Đầu tiên chúng ta có 1 chi tiết như hình vẽ

Sau đó các bạn chọn Evalute/SimulationXpress:

Màn hình trở thành thế này đây:

Sau đó các bạn làm như hình:

Next và chọn Add a Fixture:

Chọn 1 mặt cố định(ngàm):

Tiếp tục chọn OK

Next/Add a Force

Chọn mặt chịu tác dụng lực:

Và lại OK và Next

Choose Material gán vật liệu đó các bạn):

Sau khi gán vật liệu xong các bạn chọn Apply và Close

Sau đó chọn Next và Run Simulation:

Tiếp tục chọn Yes, continuous:

Và Done viewing results
Generate HTML report nào

Sau khi hoàn tất ta có report kết quả:

Để đo khối lượng ta làm như sau:

Sau khi tính toán phân tích xong, ta thoát khỏi môi trường Simulation Xpress.

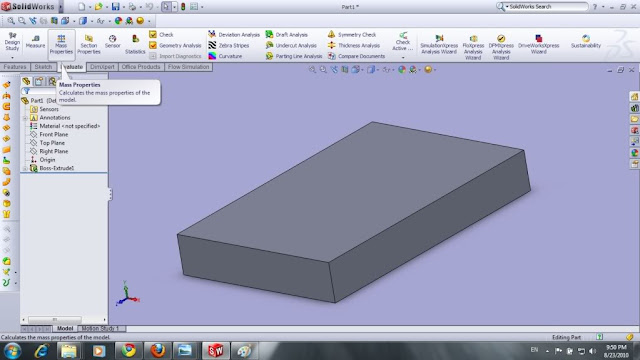

Click vào biểu tượng Mass Properties (hình cái cân):

Click Option:

Làm như hình :

Các bạn chú ý điền khối lượng riêng của vật liệu chính xác nhé. Sau đó Click ReCalculate
Sau khi tính toán xong chúng ta Click Print như hình:

Ví dụ chọn lưu file report dưới dạng XPS Document.
Click OK. Chọn forder lưu file report và đặt tên cho file report.(Ở đây mình đặt tên là report)

Sau đó Click Save.
Và chúng ta vào folder lưu file report. Mở file report nào.

Vậy là hoàn thành yêu cầu đo khối lượng.

Nguồn: sưu tập Internet
